Une caméra thermique infrarouge est un appareil très pratique pour mesurer la température des objets et corps, et ainsi détecter les défauts d’isolation d’une maison, les départs d’incendie ou l’état des machines d’une installation industrielle.

Pour choisir une caméra thermique adaptée à vos besoins, il faut connaître les caractéristiques techniques de ce type d’appareil (qualité de l’imagerie thermique, sensibilité thermique.), les types d’appareils existants (portables, compactes, fixes), et bien sûr il faut prendre en compte le domaine d’application.

Quels sont les différents types de caméras thermiques ?

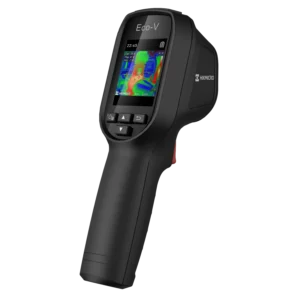

La caméra thermique pistolet

Appelée aussi caméra de poing, l’avantage principal de cet appareil d’imagerie infrarouge est la mobilité. Avec une bonne prise pour réaliser les inspections thermiques, la caméra pistolet est légère et facile d’utilisation. Cette caméra portable thermographique pourra vous suivre pour toutes les inspections thermiques de machines, bâtiments, tableaux électriques, et mettre en exergue les anomalies. L’autonomie des caméras pistolet peut varier en fonction des modèles c’est pourquoi ce critère devra être étudié pour choisir votre caméra thermique. Une version articulée de la caméra thermique pistolet permettra une meilleure mesure et observation des températures dans les zones difficiles d’accès.

La caméra thermographique compacte/fixe

Conçues pour une surveillance continue, les caméras thermiques infrarouge fixes sont souvent installées dans des infrastructures critiques, telles que les centrales électriques, les installations industrielles, ou encore pour la surveillance de périmètres sécurisés. Grâce à un système d’imagerie thermique continu, cet appareil de mesure thermique est Idéale pour de la surveillance de départ de feu, ou dans le process (automatisation) industriel, des modèles à technologie dite refroidie offriront une excellente sensibilité et un meilleur temps de réponse.



La caméra thermique pour téléphone

Il existe différents modèles de caméras pour détecter les infrarouges avec un smartphone.

La caméra thermique pour smartphones transforme votre téléphone en un appareil muni d’un capteur infrarouge (ex : HIKMICRO Mini ou FLIR ONE PRO).

Elle se connecte facilement à votre téléphone grâce à un port USB ou Lightning. Ce modèle de détection thermique est très pratique et économique pour mesurer ponctuellement la température de certaines zones. La caméra thermique pour smartphone est très facile à utiliser grâce aux applications mobiles permettant une analyse et un partage des données thermiques en temps réel.



Cependant, la précision de l’appareil et la résolution des images sont généralement inférieures aux caméras pistolets et fixes, limitant leur utilisation à des applications moins exigeantes. Il peut arriver qu’à force de manipuler cette caméra pour détecter régulièrement des points thermiques, des problèmes de connectivité avec le téléphone peuvent arriver sur la durée à force de la connecter et la déconnecter de celui-ci.

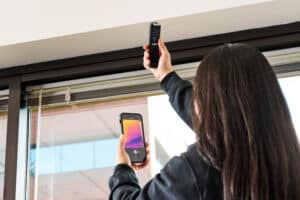

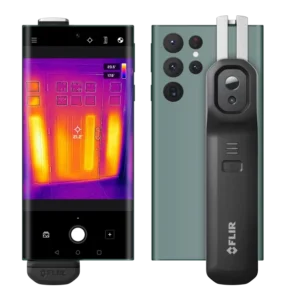

La caméra thermique infrarouge pour smartphone est déclinée en plusieurs modèles. La FLIR ONE EDGE par exemple est un appareil de détection infrarouge délocalisé du téléphone. Elle peut être tenue en main ou clipsée sur votre téléphone. Sous forme d’une « sonde » cette caméra très petite est légère pourra détecter dans tous les recoins des anomalies dans les bâtiments et entreprises.

La catégorie des caméras de poches est pour nous la plus polyvalente pour détecter des fuites thermiques. De la taille du téléphone, elle peut être facilement transportée partout. Elle possède une bonne résolution, ce qui la rend idéale pour les particuliers et les artisans du bâtiment pour les accompagner dans leurs inspections quotidiennes.





Choisir une caméra thermique en fonction de son application



Une caméra thermique pour les différentes applications industrielles

L’application la plus fréquente d’une caméra thermique industrielle est la surveillance électrique (tableaux électriques, Haute tension..). En effet elle est fondamentale pour éviter les incendies. Au niveau règlementaire un contrôle annuel Q19 est obligatoire, et doit être réalisée par des thermographes habilités avec du matériel certifié lui aussi par le CNPP.

Les caméras portables sont très souvent utilisées pour la maintenance électrique pour pouvoir observer des lieux différents là où en production on favorisera des caméras fixes observant toujours le même point de vue. Les premiers modèles certifiés CNPP pour ces contrôles sont la caméra HIKMICRO M30 et la caméra FLIR E54.

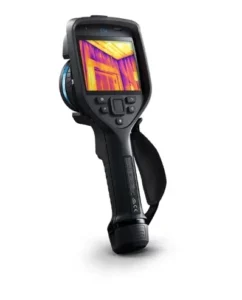

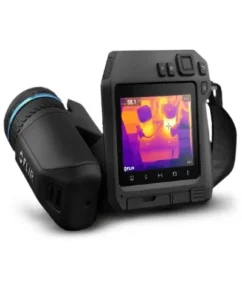

La caméra articulée FLIR T530 reste la plus utilisée dans cette application car elle permet plus de flexibilité pour les contrôles quel que soit l’environnement à observer.

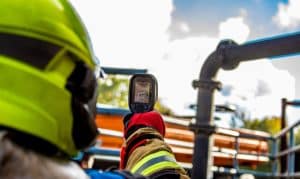

Une caméra thermique pour détecter les départs d’incendie

Les zones de couvertures sont le premier élément à prendre en compte dans l’audit et la préconisation de modèles de caméras thermiques : les contraintes du site comme la surface à surveiller ou la hauteur nous permettent aux côtés des installateurs et électriciens de fournir grâce à notre expertise bureau d’étude un accompagnement d’expert.

La réglementation dans ce domaine étant très précise, les installations doivent parfois répondre aux exigences APSAD – R7, et les caméras thermiques incendies préconisées nécessitent souvent la certification CNPP pour répondre aux demandes des assureurs.

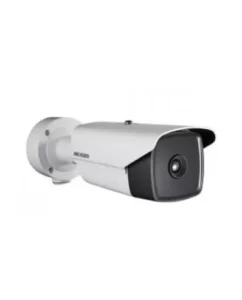

Les caméras HIKVISION / HIKMICRO dômes, Turret ou bullet sont très souvent préconisées, particulièrement le modèle 2TD-2137T-4 le plus flexible et abordable au niveau budget.

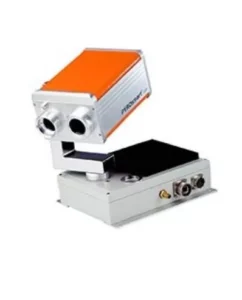

Pour une solution intégrée, PYROSmart d’Orglmeister associée à un canon d’extinction sera la solution la plus complète disponible sur le marché. Sa surveillance à 360° en 3D permet de scanner les zones en détail et en continue.

Notre expertise en accompagnant les centres de tri, scierie, papeterie ou industriels dans des problématiques diverses comme les feux de batteries au lithium ou les feux couvants, ou de tableaux électriques nous permet de proposer ces solutions aux installateurs.

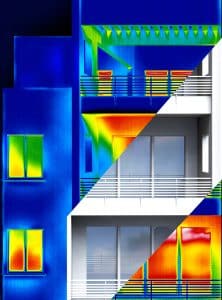

Une caméra thermique pour l’isolation des maisons et bâtiments



Une isolation manquante, endommagée ou humide peut-être vue de l’intérieur et de l’extérieur d’un bâtiment, à condition qu’il y ait une différence de température suffisante entre la température ambiante de la pièce et la température de l’extérieur.

Une caméra thermique portable de poing ou caméra de poche seront les plus adaptées. En vous pourrez facilement les emmener partout avec vous dans chacun de vos déplacements.

Les caméras thermiques pour bâtiments devront être légères, avec une autonomie suffisante et une résolution suffisante pour la netteté des clichés.

Une caméra thermique portable, à angle plutôt large permettra une vue plus complète d’une scène comme un mur ou un plafond. Mais plus son angle est large plus elle manquera de précision de mesure donc en fonction de vos observations il faudra adapter le choix de votre caméra en fonction de ces 2 critères.

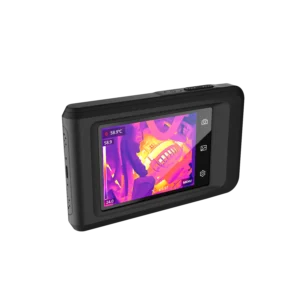

Le modèle de poche HIKMICRO POCKET réunit de nombreuses qualités pour ce type d’application. Son poids de 118g, sa résolution thermique de 49 152 pixels et son autonomie de 4h permettent de parfaites expertises.













La FLIR ONE EDGE, grâce à son ergonomie unique et reliée directement à votre smartphone permettra l’observation de zones les plus inaccessibles et apportera elle aussi un réel avantage pour vos observations.

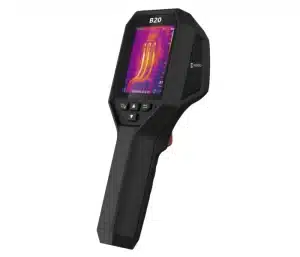

Enfin la caméra HIKMICRO B20 de poing est très polyvalente. Avec une autonomie de 6h et son affichage en visible et infrarouge (Fusion et Picture in picture) vous pourrez diagnostiquer de nombreux dysfonctionnement dans les bâtiments.

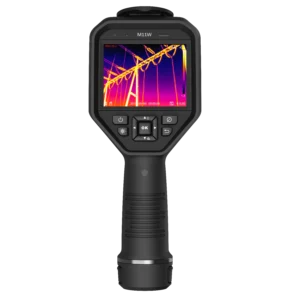

Concernant l’observation des ponts thermiques, La caméra HIKMICRO M11W apporte un bon compromis entre l’angle de vue et la résolution.

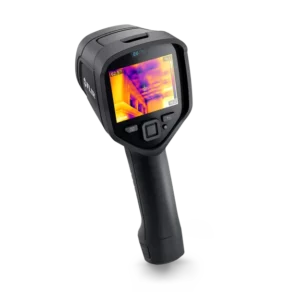

Pour une observation intérieure comme CVC, fuites… la FLIR E6 PRO voire E8 PRO possède des qualités de mesures et de rapports très précis.













Une caméra thermique anti-intrusion pour la sécurité de votre entreprise

En détectant les sources de chaleur les caméras infrarouges anti intrusions permettront la sécurisation des sites les plus sensibles comme les ports, les sites industriels SEVESO… En reconnaissant même dans l’obscurité totale ou sous le brouillard un être vivant, des caméras mobiles type monoculaire ou fixe Bispectrum permettent d’équiper les agents de sécurité ou le bâtiment en lui-même.

La caméra monoculaire FLIR SCION OTM266 associe des images thermiques haute performance à une interface utilisateur intelligente. Elle produit des images thermiques nettes, et enregistre des vidéos et des images fixes géolocalisées. Le boîtier robuste IP67 et des commandes intuitives permettent une utilisation d’une seule main dans des conditions météorologiques difficiles, en assurant une imagerie thermique fiable dans les environnements extérieurs les plus difficiles.

La caméra HIKVISION tourelle est un système de positionnement en réseau à double spectre thermique et optique. Elle est utilisée pour la défense des frontières, la défense maritime, la surveillance des ports, la sécurité du périmètre des aéroports, etc. Le système de pré-alarme vous aide à découvrir immédiatement les événements inattendus et vous protège des pertes matérielles.









Choisir sa caméra thermographique selon ses caractéristiques techniques

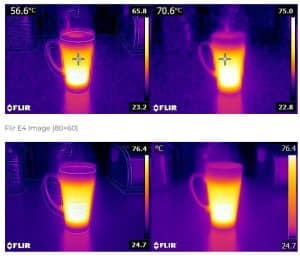

• La résolution infrarouge (IR) correspondant au nombre de pixels qui composent la matrice. Comme pour un appareil photo numérique, les caméras hautes résolutions donnent de meilleures images en raison du nombre plus élevé de pixels dans le détecteur. Leur prix est également plus élevé. Pour expliquer plus en détail, la caméra thermique est munie d’un capteur micro-bolomètre équipé d’une matrice avec des détecteurs infrarouges. Le nombre de détecteurs à un impact sur la résolution de l’image. La taille du capteur a donc un impact sur la qualité de l’image, mais aussi sur le champ de vision (FOV). Pour obtenir la même résolution d’image avec un capteur de plus petite taille, il faudra se positionner plus près de la zone à détecter.

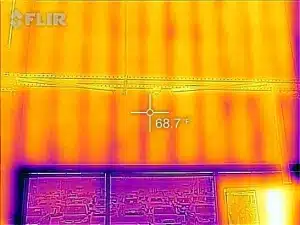

• La sensibilité thermique (NETD) qui correspond à la capacité de la caméra à régler déterminer les petites différences de températures. Elle s’exprime en Millikelvin (MK). Plus la valeur est petite, plus la caméra sera à même de déterminer les différences de températures les plus infimes. Cette caractéristique technique est importante dans certaines applications comme l’isolation des bâtiments ou les écarts de température sont relativement petits. Les caméras thermiques les plus perfectionnées ont une sensibilité thermique inférieure à 0,02°C. Le NETD est un élément qui influe sur la résolution et la qualité des images, ainsi que sur la précision du calcul de la température. Avec une sensibilité au-dessus de 0,07 °C, l’image pourra être floue même si votre caméra bénéficie d’un capteur de taille convenable. Il faut savoir qu’une caméra avec une résolution d’image standard, mais avec un meilleur NETD peut avoir une meilleure qualité d’imagerie thermique qu’avec un modèle bénéficiant d’une résolution supérieure, mais d’un NETD inférieur.



• La fréquence des images (Hz) correspond au nombre d’images qu’une caméra affiche par seconde. Une caméra avec une fréquence faible pour un objet en mouvement affichera une image floue au lieu d’un objet clair et précis.



• La résolution spatiale ou champs de vision (FOV) : critère fondamental pour observer des petits objets ou des objets éloignés. Exprimés en degrés. IFOV en millirad (Mrad). Le champs de vision, appelé plus communément angle d’ouverture, permet de connaître la distance maximale que peut mesurer une caméra thermique. C’est-à-dire que plus l’angle de l’objectif est important, plus l’appareil pourra analyser une zone large, et plus l’angle est petit plus la vision sera étroite.

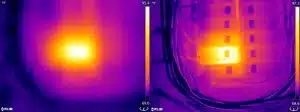

• La mise au point optique ou focalisation peut elle aussi varier : fixe ou bague de mise au point, mise au point électronique, vous pouvez définir votre besoin. Une image mal mise au point témoignera d’un manque de professionnalisme de la part du thermographe…



• Comme pour un appareil photo standard, la mise au point a un impact sur la netteté de l’image, mais aussi sur la mesure de la température. Les caméras haut de gamme bénéficient d’une mise au point automatique ou semi-automatique alors que les modèles premiers prix n’ont bien souvent pas de système de mise au point.



• La mise à disposition de palettes de couleurs différentes, plus ou moins contrastée, peut aussi guider votre choix, même si en pratique aujourd’hui un large choix est disponible dans les caméras même de premiers prix.



• Selon la gamme de caméras, un produit aura en plus d’un mode de visualisation thermique, un appareil photo permettant de prendre une photographie de l’image infrarouge. Votre appareil pourra donc bénéficier de plusieurs modes de visualisation énumérés ci-dessous.- L’image thermique intégrée dans l’image standard (Picture In Picture)

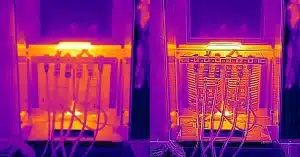

  – Le mode MSX de Flir qui permet d’ajouter les contours de l’image visible à l’imagerie infrarouge.
  – Le mode alarme qui permet d’afficher en vision thermique les objets ou corps qui ont une température trop haute ou trop basse par rapport à celle paramétrée.

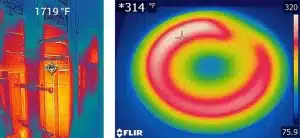

• La plage de température est la température minimum et maximum que peut mesurer une caméra thermographique. La plage de température pour une caméra de gamme moyenne oscille entre -20° et 350 °. Les caméras industrielles peuvent mesurer des zones à plus de 2000 degrés.

Quelles sont les meilleures marques de caméras thermographiques ?

Parmi les fabricants de caméras thermiques les plus renommés, nous pouvons citer les marques Flir et Hikvision.

Flir est le leader mondial de la conception, de la fabrication et de la commercialisation de caméras thermiques. Cette marque propose une gamme complète de produits à tous les prix et pour toutes les applications.

Hikvision est également une marque reconnue dans le domaine de la thermographie. Elle propose également des produits pour les différentes industries. Les premiers prix de la marque sont moins élevés que ceux de Flir. La caméra la moins chère de notre site est la caméra Portable Hikmicro Eco à 199 € HT.

Où acheter et louer une caméra thermique ?

Chez France Infra Rouge depuis 20 ans nous accompagnons les professionnels dans le choix de leur caméra thermique. Grâce à une proximité importante avec les plus grands fabricants mondiaux de caméras thermiques comme FLIR ou HIKMICRO, nous pouvons vous guider pas à pas dans l’achat ou la location de votre caméra thermique, mais aussi dans la prise en main de votre caméra, et des logiciels choisis.  tant que centre ITC (Infrared Training center) nous vous proposons des formations certifiantes qui vous permettront d’acquérir toutes les bases nécessaires à votre expertise de thermographe. Toute notre équipe est d’ailleurs dédiée uniquement à la thermographie et certifiée. Un doute sur le choix de votre modèle ? Nous venons vous rencontrer et réaliser une démonstration avec plusieurs modèles de caméras sur votre site, afin de vous guider sur la meilleure alternative.
