Fenêtres et hublots Infrarouge – Sécurité et Performance pour vos Installations Électriques
Le hublot infrarouge permet d’effectuer la maintenance préventive des matériels électriques en toute sécurité. Chaque jour en France, des incendies touchent nos entreprises et mettent en péril les personnes et les exploitations.
Protégez vos installations électriques contre les risques d’incendie
- 20 à 30% des sinistres industriels sont d’origine électrique (source MMA).
- 7 entreprises sur 10 ferment dans les 3 ans suivant le sinistre.
- 1 milliard 500 millions d’euros de dommages.
- 40 décès et 3000 blessés par an.
Les causes principales de ces sinistres sont les défauts de serrage, l’usure des équipements, l’oxydation, la déformation, les chocs ou les mauvais raccordements.
Hublots infrarouges : Prévenir les incendies et optimiser la maintenance
Les protections des conducteurs des armoires sont en PVC (limite de température à 70°C) et la gaine de protection électrique est en polyamide, polyester, polyuréthane ou élastomère thermoplastique. Aucun élément de l’armoire électrique ne vous protège du risque de défaillance (échauffement) ou d’incendie.
Utilisation de la caméra thermique pour la maintenance préventive
L’outil préconisé pour vous préserver des pannes ou des incendies est la caméra thermique, qui permet de façon réglementaire le contrôle annuel Q19 grâce à des thermographes habilités CNPP (bureaux de contrôles et prestataires), pour contrôler chaque année l’état de vos installations.
Objectifs de la maintenance électrique avec un hublot infrarouge
La maintenance électrique par hublot infrarouge consiste à garantir la fonctionnalité d’équipements ou d’installations électriques, afin d’assurer le bon fonctionnement du matériel et la sécurité des usagers. Exemples :
- Détecter un dysfonctionnement.
- Diagnostiquer et localiser une panne ou une défaillance.
- Déterminer des mesures correctives.
- Changer une pièce défectueuse.
Importance du certificat Q19
Le certificat Q19 est délivré par un professionnel qualifié APSAD, à l’issue d’un contrôle des installations électriques par thermographie infrarouge. Efficace, rapide et sans coupure, il permet de détecter les échauffements pouvant être à l’origine de départs de feu. Ce certificat Q19 est généralement demandé par un assureur afin de limiter les risques d’incendie au sein des entreprises.
Avantages de la maintenance préventive avec un hublot infrarouge
La maintenance préventive par hublot infrarouge permet donc de réaliser d’importantes économies. Réalisée de façon régulière, elle permet de maintenir ses équipements le plus longtemps possible et d’éviter les arrêts de production et les pertes financières associées. Durant ces inspections, des blessures électriques graves peuvent survenir.
Réglementation et responsabilité de l’employeur
Les inspections sont donc très réglementées et nécessitent le port d’EPI. L’employeur est responsable de la mise en place de cette procédure. Il doit prendre les mesures nécessaires pour assurer la sécurité et protéger la santé physique et mentale des travailleurs. Ces mesures comprennent :
- Des actions de prévention des risques professionnels, y compris ceux mentionnés à l’article L.4161.
- Des actions d’information et de formation.
- La mise en place d’une organisation et de moyens adaptés.
Il doit veiller à l’adaptation de ces mesures.
Avantages de la maintenance préventive avec un hublot infrarouge
La maintenance préventive par hublot infrarouge permet donc de réaliser d’importantes économies. Réalisée de façon régulière, elle permet de maintenir ses équipements le plus longtemps possible et d’éviter les arrêts de production et les pertes financières associées. Durant ces inspections, des blessures électriques graves peuvent survenir.
Réglementation et responsabilité de l’employeur
Les inspections sont donc très réglementées et nécessitent le port d’EPI. L’employeur est responsable de la mise en place de cette procédure. Il doit prendre les mesures nécessaires pour assurer la sécurité et protéger la santé physique et mentale des travailleurs. Ces mesures comprennent :
- Des actions de prévention des risques professionnels, y compris ceux mentionnés à l’article L.4161.
- Des actions d’information et de formation.
- La mise en place d’une organisation et de moyens adaptés.
Il doit veiller à l’adaptation de ces mesures.
Notre Gamme de Hublots Infrarouge Certifiés et Performants
France Infrarouge, expert en thermographie depuis plus de 20 ans, distribue des caméras thermiques aux professionnels. Nous avons souhaité compléter notre offre en proposant une gamme complète de hublots infrarouge, afin de protéger au mieux les techniciens de maintenance et d’accéder aux équipements inaccessibles durant la production dans les usines.
Nos fenêtres hautes performances, testées en essais privés CNPP et LNE, fabriquées en France avec des matériaux de qualité aéronautique, peuvent être installées simplement en quelques minutes sur vos équipements électriques haute et basse tension :
- Armoires, coffrets.
- Moteurs.
- Cellules haute tension.
- Transformateurs.
- Générateurs.
- TGBT (tableau général basse tension).
Notre hublot infrarouge est composé d’un capot, d’une monture et de 2 joints toriques intégrés, résistants à de très hautes températures. La monture et le capot sont en aluminium 6061T6. Notre produit est traité par anodisation pour limiter les transferts électriques. Tous nos hublots sont garantis à vie.
Caractéristiques Techniques du Modèle LIVE 3’’ CHT
Le modèle LIVE 3’’ CHT (cristal haute température) permet un confort de vision maximal pour le spectre visible et une meilleure transmission des infrarouges courtes et longues ondes pour vos inspections thermographiques.
Opérationnel en quelques minutes, il assurera en tant qu’interface entre vos équipements sous tension et vous une sécurité optimale en évitant le risque de blessure électrique. Le hublot LIVE 3’’ est le plus solide (IK10) et le plus étanche (IP68) du marché.
Notre hublot infrarouge de 320g est livré dans son emballage individuel recyclé et recyclable (99%).
Le Modèle LIVE 3’’ IP2X
Nous vous proposons aussi le hublot infrarouge LIVE 3’’ IP2X.
Composé d’une grille en métal résistante, il permet aussi la transmission des ultrasons. Il est adapté pour la haute et basse tension avec EPI. L’ensemble du hublot est IP68 et IK10 ; Capot démonté, le hublot est IP2X (indice de protection 2 contre les corps solides > 12 mm).

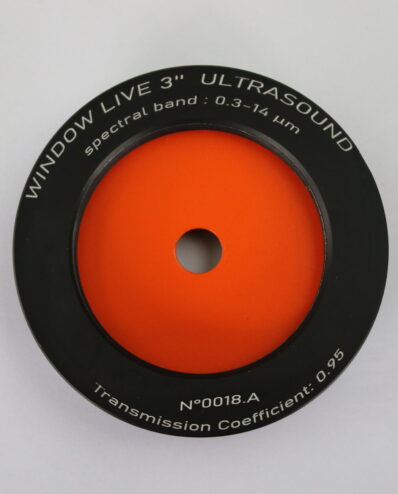

Dans les prochaines semaines, nous étendrons notre gamme avec un hublot LIVE 3’’ ULTRASON. Selon votre projet, nous pouvons également vous proposer des solutions sur mesure.
Montage Rapide des Hublots Infrarouges
Le montage du hublot infrarouge est très rapide et très simple. Grâce au kit de montage fourni, il suffit de suivre les étapes suivantes :
- Perçage :
- Coupure électrique de la cellule ou de l’armoire.
- Démontage de la paroi.
- Perçage avec le foret étagé.
- Passage de l’axe et de l’emporte-pièce monté sur l’axe.
- Visser la contre-cloche.
- Appuyer sur le puncher pour la mise en action du perçage.
- Le perçage se fait en 8 à 10 minutes.
- Montage :
- Le montage se fait en moins de 5 minutes.
- On utilise la clé spécifique LIVE 3’’.
- Le serrage de l’écrou se fait à 30 NM.
