Mesure des vibrations :Pour une meilleure maintenance industrielle des machines.
Les vibrations sont des phénomènes mécaniques qui peuvent avoir un impact considérable sur la performance des machines, la sécurité des travailleurs et la longévité des équipements. Dans de nombreux environnements industriels, la mesure des vibrations est essentielle pour évaluer l’état des machines, détecter des défauts avant qu’ils ne deviennent graves.
Que ce soit dans des usines, des centrales électriques, des équipements de transport ou d’autres secteurs industriels, l’analyse vibratoire est indispensable pour assurer une maintenance optimale, maintenir le bon fonctionnement des machines et éviter les interruptions de production
Comprendre les vibrations
Les vibrations, dans le cadre des machines tournantes, sont des oscillations mécaniques générées par le mouvement de pièces en rotation (arbres, roulements, engrenages, etc.). Elles résultent souvent de déséquilibres, d’usures ou de défauts mécaniques, et se manifestent autour de la position d’équilibre de la machine. Une surveillance fine de ces vibrations permet de détecter des anomalies avant qu’elles n’entraînent des défaillances majeures.
Ces vibrations sont provoqués par le mouvement d’une machine en fonctionnement. Chaque machine en fonctionnement génère des vibrations qui se traduisent par de l’énergie mécanique qui se propage sous forme de déplacements, de vitesses ou d’accélérations. elles font partie du comportement normale d’une machine en fonctionnement.
Lorsqu’on suit l’évolution dans le temps, elles permettent de détecter précocement les anomalies mécaniques : déséquilibres, jeux anormaux, usure des roulements… Cette surveillance permet d’agir avant qu’une panne ne survienne, réduisant ainsi les arrêts non planifiés et les coûts de maintenance.
Toutes les machines tournantes génèrent naturellement des vibrations lors de leur fonctionnement. Ces vibrations sont normales et caractéristiques d’un fonctionnement sain. Mais lorsqu’un défaut mécanique apparaît — déséquilibre, usure, désalignement, défaut de roulement… — il modifie le comportement vibratoire de la machine. Ce sont ces variations qui nous alertent de la présence d’un problème, parfois encore minime.
Surveiller les vibrations, ce n’est donc pas chercher ce qui provoque un problème, mais détecter les conséquences du problème à travers ses effets vibratoires.
Notre objectif : maintenir les machines en parfait état de marche, en identifiant les premiers signes d’anomalie pour assurer une production continue, fiable et optimale.
Les vibrations peuvent se manifester sous différentes formes et fréquences. Elles peuvent être dues à des déséquilibres dans les roulements mécaniques, des défauts de conception des machines, des problèmes d’alignement, ou encore à des forces extérieures agissant sur l’équipement. L’évaluation précise de ces vibrations est donc essentielle pour prévenir ces problèmes.
Les différents types de mesures des vibrations
Il existe plusieurs méthodes pour mesurer les vibrations, et chacune dépend des caractéristiques spécifiques de l’équipement que l’on souhaite surveiller. Les mesures les plus courantes sont basées sur trois paramètres clés : l’accélération, la vitesse et le déplacement. Ces paramètres permettent de quantifier l’intensité et la nature des vibrations.
- Accélération :
En analyse vibratoire, l’accélération correspond à la variation de la vitesse des vibrations. Elle est généralement exprimée en mètres par seconde carrée (m/s²). Ce paramètre est crucial pour évaluer l’intensité des vibrations et leur impact potentiel sur la structure des machines. Les accéléromètres sont les instruments de choix pour mesurer l’accélération. Les valeurs d’accélération sont particulièrement utiles pour détecter des problèmes liés à des défauts mécaniques graves comme les déséquilibres ou les fissures dans les roulements.
- Vitesse : La vitesse des vibrations est un autre paramètre essentiel. Elle est généralement mesurée en millimètres par seconde (mm/s). La vitesse est particulièrement utile pour détecter des défauts dans les roulements mécaniques ou des problèmes d’alignement. Lorsque la vitesse des vibrations dépasse un certain seuil, cela peut être un signe que des éléments comme les roulements ou les engrenages sont usés ou mal alignés.
- Déplacement : Le déplacement mesure l’amplitude des vibrations et est exprimé en microns (µm). Ce paramètre est souvent utilisé pour les machines avec des amplitudes de vibration relativement faibles, où un changement de position est plus significatif que la vitesse ou l’accélération.
Instruments de mesure des vibrations
Capteurs de vibrations
Les capteurs de vibrations mesurent les mouvements vibratoires des machines, principalement l’accélération, mais aussi parfois la vitesse ou le déplacement. Les accéléromètres sont les capteurs les plus couramment utilisés. Ils reposent sur différentes technologies, notamment le piézoélectrique — très précis et adapté aux applications industrielles — et les capteurs MEMS, plus compacts et souvent utilisés dans des systèmes portables ou embarqués. Ces capteurs transforment les vibrations en signaux vibratoires électriques exploitables pour le suivi et l’analyse des équipements.
Notes : Je veux pas rentrer dans le détail, je le ferai dans la page dédiée.
Vibromètres portables
Les vibromètres sont des instruments de mesure conçus pour réaliser des contrôles rapides directement sur le terrain.
Ils permettent de mesurer l’accélération, la vitesse ou le déplacement des vibrations.
Selon les modèles, ils offrent diverses fonctionnalités : mesure mono ou multi-axe, enregistrement des données, analyse fréquentielle, connectivité avancée, etc.
Idéaux pour des diagnostics ponctuels, ils peuvent afficher les résultats en temps réel sur écran.
Il existe plusieurs technologies pour mesurer les vibrations, mais en environnement industriel, la mesure par capteur à contact reste la méthode de référence. Elle offre une excellente fiabilité, même dans des conditions difficiles, et permet une détection précise des anomalies mécaniques.
France Infrarouge ne propose pas de vibromètres à capteur laser, car ces dispositifs sans contact, bien que présents dans certains domaines spécifiques de recherche ou en laboratoire, sont moins adaptés aux contraintes et à la rigueur des environnements industriels.
Notre priorité : des outils robustes, précis et éprouvés sur le terrain pour la surveillance des machines tournantes.
Analyseurs de vibrations
Les analyseurs sont des équipements plus sophistiqués, destinés à traiter et analyser en profondeur les données issues des capteurs.
Par exemple, l’INSEN, proposé par SPM Instrument, fonctionne avec des capteurs associés qui collectent les données vibratoires. L’INSEN les traite ensuite pour détecter anomalies, défauts d’alignement, déséquilibres, et autres signes avant-coureurs.
Ces systèmes interviennent lorsque les relevés simples ne suffisent plus, notamment dans une démarche de maintenance prédictive ou de diagnostic avancé.
Ils permettent de prévenir les pannes en détectant précocement les signaux faibles.
Normes et réglementations
Les mesures de vibrations ne se contentent pas d’être une pratique de maintenance : elles sont également soumises à des normes strictes en matière de sécurité et de performance. Ces normes sont en place pour garantir que les vibrations ne dépassent pas des seuils de tolérance, tant pour la sécurité des travailleurs que pour la durabilité des machines.
ISO 10816 : Évaluation des niveaux de vibrations sur les machines tournantes, critère principal pour la maintenance.
ISO 7919 : Complète la 10816, elle traite de la mesure des vibrations des arbres en rotation.
ISO 20816 : Succède à ISO 10816 dans certains domaines, notamment pour machines plus grosses ou spécifiques.
ISO 20857 : Méthode pour la mesure des vibrations dans les petits moteurs.
ISO 8041 : Spécifie les méthodes de mesure et d’évaluation des vibrations et chocs mécaniques.
IEC 60034-14 : Norme pour les essais de vibration sur moteurs électriques.
Comment choisir un appareil de mesure des vibrations ?
Le choix d’un appareil de mesure des vibrations ne se fait pas au hasard. Il dépend d’un ensemble de critères techniques, économiques et fonctionnels. Bien choisir son équipement, c’est garantir des mesures fiables, une utilisation adaptée à l’environnement de travail, et un bon retour sur investissement. Voici les principaux éléments à considérer pour orienter votre choix.
Le type de machine ou d’application à surveiller
Toutes les machines ne présentent pas les mêmes caractéristiques vibratoires. Il est donc essentiel de choisir un instrument adapté à votre usage spécifique :
Qu’il s’agisse de moteurs, pompes, compresseurs, ventilateurs, turbines ou générateurs, toutes les machines tournantes génèrent naturellement des vibrations. Mais le choix d’un dispositif de mesure ne dépend pas uniquement du type de machine : il repose avant tout sur l’usage, l’environnement et surtout la criticité de l’équipement.
Par exemple, un compresseur peut être peu stratégique dans une installation, mais absolument critique dans une autre, où toute panne entraînerait un arrêt de production inacceptable. C’est pourquoi il est essentiel de se poser les bonnes questions avant de choisir une solution :
- La machine est-elle critique pour la production ou la sécurité ?
- Souhaite-t-on une surveillance ponctuelle ou continue ?
- Le suivi doit-il être simple (alerte) ou avancé (analyse spectrale, diagnostic automatique) ?
- L’environnement impose-t-il des contraintes (accessibilité, température, poussières…) ?
- Dispose-t-on d’un personnel formé à l’analyse vibratoire ou d’un besoin de simplicité d’usage ?
France Infrarouge vous accompagne dans l’évaluation de ces critères pour définir une solution de mesure vibratoire adaptée, qu’il s’agisse de contrôles terrain réguliers ou de surveillance poussée d’équipements à forte valeur.
Une analyse vibratoire pertinente repose sur la combinaison de plusieurs paramètres physiques, chacun apportant un éclairage complémentaire sur l’état mécanique d’une machine :
- Accélération (m/s²) : Indispensable pour détecter les défauts à haute fréquence, tels que les impacts, fissures ou phénomènes d’usure localisée.
- Vitesse (mm/s) : Paramètre de référence pour le diagnostic global de l’état d’une machine, notamment selon les normes ISO (ex. ISO 10816).
- Déplacement (µm) : Particulièrement utile pour analyser les basses fréquences, typiques des machines tournant lentement ou des structures massives.
C’est la combinaison de ces trois mesures qui permet une interprétation fine des phénomènes vibratoires et une détection fiable des anomalies, quelle que soit leur origine.
De nombreux appareils intègrent ces différents paramètres pour fournir une analyse complète et cohérente.
La fréquence de mesure et l’analyse spectrale
La plage de fréquence est un critère fondamental. Une machine qui tourne à 3600 tr/min génère une fréquence de 60 Hz, mais les défauts peuvent apparaître à des fréquences beaucoup plus élevées. Il est donc important de choisir un appareil dont la bande passante couvre les fréquences pertinentes de votre machine.
Chaque défaut mécanique possède sa « signature » vibratoire :
- Déséquilibre : il génère un pic centré sur la fréquence de rotation (1× RPM) et ses harmoniques immédiates ;
- Mauvais alignement ou jeu d’accouplement : il apparaît sur la 2× RPM et les harmoniques suivantes ;
- Défaut de roulement, de denture ou frottement : il se révèle plus haut dans le spectre, souvent dans les dizaines de kHz.
On constate en outre que plus le défaut est important, plus son amplitude devient marquée dans les basses fréquences, au point d’y être détectable très tôt. L’examen du bas du spectre suffit donc souvent à repérer les anomalies graves, tandis que l’exploration des bandes moyennes et hautes affine le diagnostic et précise la nature du problème.
Conditions d’utilisation sur le terrain
L’environnement dans lequel sera utilisé l’appareil est déterminant :
- Mobilité : Si vous devez effectuer des mesures dans plusieurs sites ou sur différentes machines, privilégiez un vibromètre portable avec batterie rechargeable, écran intégré, et interface intuitive.
- Robustesse : Pour les environnements industriels poussiéreux, humides ou soumis à des chocs, il est recommandé de choisir un appareil avec une protection IP élevée (IP65, IP67) et un boîtier renforcé.
- Utilisation continue : Pour une surveillance permanente des machines critiques, optez pour des systèmes de mesure fixes, souvent intégrés à un logiciel de GMAO (Gestion de la Maintenance Assistée par Ordinateur) ou un système SCADA.
Connectivité et traitement des données
L’efficacité d’un appareil ne réside pas seulement dans la prise de mesure, mais aussi dans sa capacité à exploiter les données :
- Appareils avec mémoire interne : Permettent l’enregistrement de nombreuses mesures, pratique pour les tournées d’inspection.
- Connectivité USB ou Bluetooth : Facilite le transfert des données vers un ordinateur ou un smartphone.

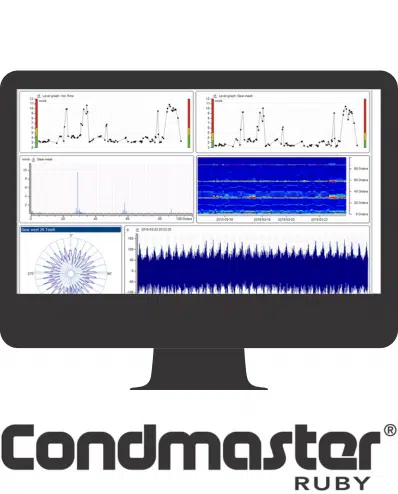

- Logiciels d’analyse dédiés : Certains instruments sont livrés avec un logiciel permettant de visualiser les spectres de fréquences, d’effectuer des comparaisons historiques, ou d’exporter les rapports.
- Interface utilisateur : Un écran lisible, un menu multilingue, et une navigation simple sont des atouts importants, surtout pour une utilisation sur le terrain.
Les appareils de mesure professionnels doivent pouvoir être calibrés et livrés avec un certificat d’étalonnage.
Budget et rapport qualité/prix
Le prix des instruments de mesure des vibrations dépend de plusieurs facteurs tels que la qualité, les fonctionnalités et la précision nécessaire. Un équipement haut de gamme offre généralement une meilleure fiabilité et une plus grande durabilité, ce qui peut se traduire par un coût plus élevé. Les produits d’entrée de gamme, quant à eux, sont souvent plus accessibles mais peuvent présenter des limites en termes de performance et de robustesse. Chez France Infrarouge, le prix des équipements est toujours proposé sur devis, car chaque projet est unique et demande une analyse précise pour vous fournir la solution la mieux adaptée à vos besoins et à votre budget.
