La Thermographie infrarouge : Fonctionnement, Applications, Avantages, Formations

La thermographie infrarouge est une technologie puissante qui utilise le rayonnement infrarouge pour mesurer la température d’un corps, d’une surface ou d’un objet. Cette méthode d’inspection, non invasive et extrêmement précise, est devenue incontournable dans de nombreux secteurs tels que le bâtiment, l’industrie, la santé ou encore l’énergie. Découvrez dans cet article comment fonctionne la thermographie infrarouge, ses multiples applications et pourquoi elle est essentielle à la maintenance préventive.

Qu’est-ce que la thermographie infrarouge et comment fonctionne-t-elle ?

La thermographie infrarouge repose sur un principe simple : tout objet dont la température est supérieure au zéro absolu (-273,15 °C) émet un rayonnement infrarouge. Ce rayonnement est invisible à l’œil humain, mais grâce à une caméra thermique, il peut être capté et transformé en une image appelée image thermique. Cette image affiche des couleurs correspondant à différentes plages de température, permettant de visualiser les variations thermiques d’une surface.

La caméra infrarouge mesure les niveaux de rayonnement émis par les objets et les convertit en données exploitables. Par exemple, une zone chaude peut indiquer une surchauffe dans une installation électrique, tandis qu’une zone froide peut révéler un problème d’isolation thermique.

Les principes de base de la thermographie :

1. Rayonnement thermique : Chaque surface émet des ondes infrarouges proportionnelles à sa température.
2. Caméra thermique : Cet outil détecte les ondes infrarouges et les traduit en une image.
3. Analyse : Les variations de couleur sur l’image permettent d’identifier des anomalies ou des zones critiques.

Dans quels secteurs la thermographie est-elle principalement utilisée ?

La thermographie infrarouge est une solution utilisée dans de nombreux secteurs.

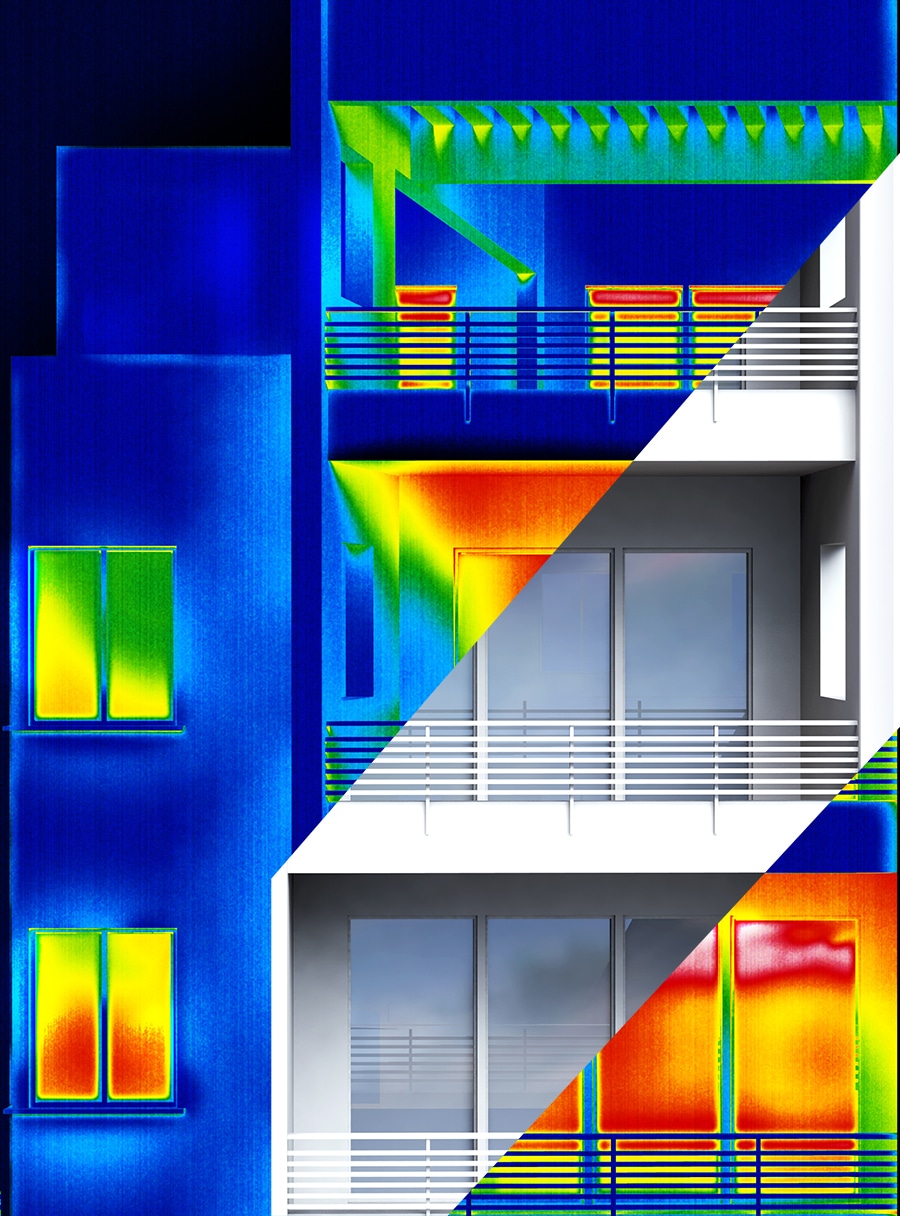

Bâtiment et isolation thermique

La thermographie est infrarouge est utilisée couramment dans le domaine du bâtiment, aussi bien par les particuliers pour améliorer l’isolation de leur maison ou par les professionnels du bâtiment, comme les diagnostiqueurs immobiliers.

Les inspections thermographiques permettent :

• D’analyser les performances énergétiques des constructions et d’identifier des problèmes qui pourraient passer inaperçus autrement.

• Détection des ponts thermiques : Ces zones sont des faiblesses dans l’enveloppe thermique du bâtiment, souvent responsables de pertes d’énergie importantes.
• Analyse des déperditions de chaleur : Grâce aux images thermiques, il est facile d’identifier les endroits où la chaleur s’échappe, comme des fenêtres mal isolées ou des murs non étanches.
• Localiser des infiltrations d’eau : En cas de fuite, l’eau modifie la température des matériaux, rendant ces zones facilement détectables avec une caméra thermique.

La thermographie est devenue un outil indispensable pour les audits énergétiques, les rénovations et la certification des performances énergétiques des bâtiments.

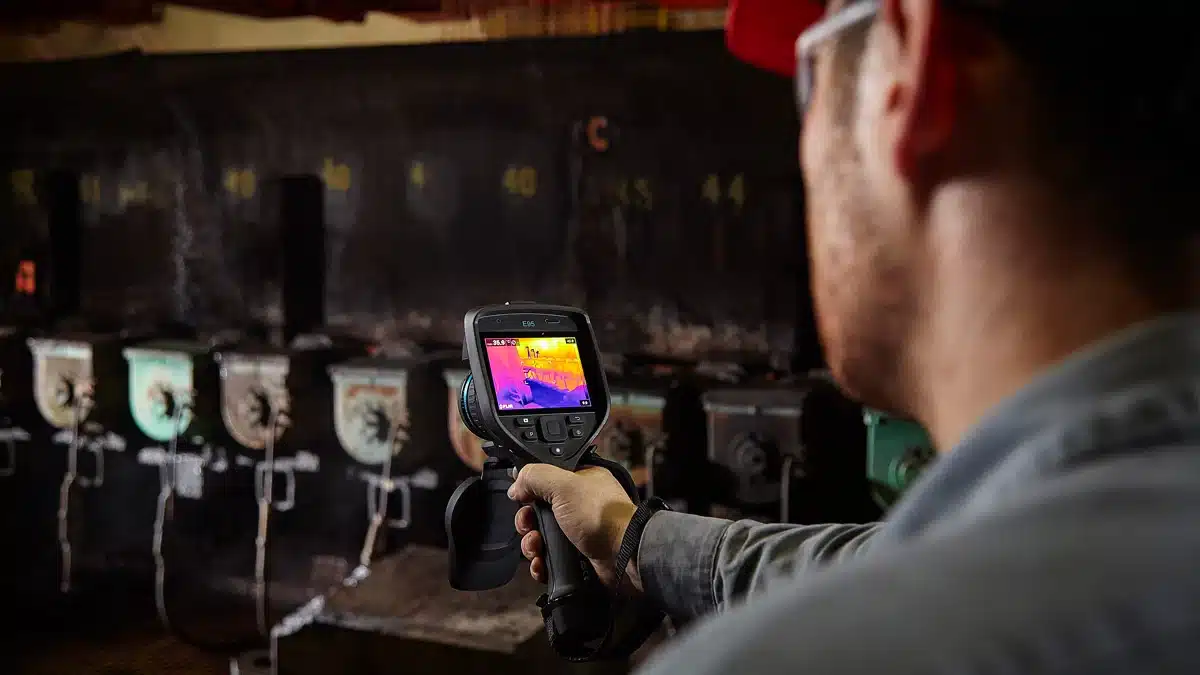

Maintenance des installations électriques

Dans le domaine électrique, les inspections thermographiques permettent de prévenir des défaillances qui pourraient entraîner des interruptions de service ou des accidents graves.

• Identification des connexions surchauffées : Une augmentation anormale de la température dans un composant électrique peut signaler une surcharge ou un mauvais contact.
• Prévention des incendies : En détectant des anomalies thermiques dans les tableaux électriques ou les circuits, il est possible de prévenir des risques d’incendie.
• Inspection à distance : Les caméras infrarouges permettent d’évaluer les installations électriques sans contact direct, ce qui augmente la sécurité des opérateurs.

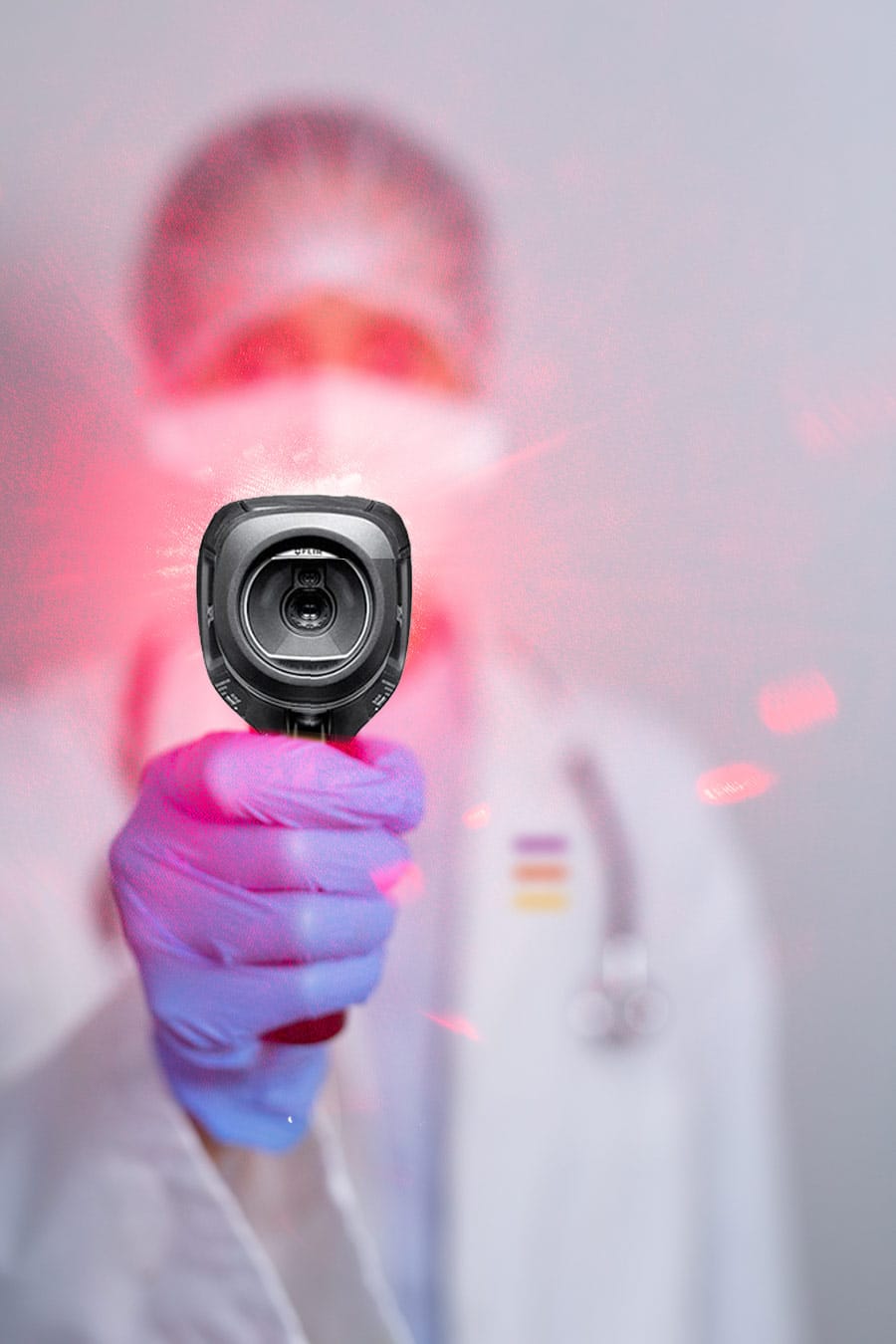

Santé et médecine

La thermographie est également utilisée dans le domaine médical pour des diagnostics non invasifs.

• Détection des inflammations : Les zones du corps présentant une température élevée peuvent signaler une inflammation ou une infection.
• Analyse de la circulation sanguine : La thermographie permet d’évaluer la circulation dans certaines parties du corps, utile notamment en médecine sportive ou pour des examens vasculaires.

Industrie et énergie

Dans l’industrie, la thermographie aide à maintenir les équipements en bon état de fonctionnement et à optimiser leur performance.

• Surveillance des équipements industriels : Les anomalies thermiques, comme des surchauffes, peuvent être détectées avant qu’elles ne causent des pannes coûteuses.
• Contrôle des panneaux solaires : Une inspection thermique identifie les cellules défectueuses ou les pertes d’efficacité dans les installations photovoltaïques.
• Optimisation des systèmes énergétiques : En analysant les variations thermiques, il est possible d’améliorer le rendement des systèmes industriels.

Quels sont les principaux avantages de la thermographie infrarouge ?

La thermographie infrarouge présente de nombreux avantages qui en font une technologie incontournable dans de nombreux secteurs comme nous l’avons vu précédemment.

La maintenance préventive

La maintenance préventive est l’une des principales applications de la thermographie infrarouge, permettant d’anticiper les pannes et d’optimiser la performance des équipements. Grâce à sa capacité à détecter des anomalies thermiques invisibles à l’œil nu, comme des surchauffes ou des zones froides, la thermographie offre un avantage significatif en identifiant les problèmes avant qu’ils ne deviennent critiques. Cela permet de réduire les interruptions imprévues, de prolonger la durée de vie des installations et de minimiser les coûts liés aux réparations d’urgence. En intervenant de manière proactive, les entreprises améliorent également la sécurité des infrastructures et évitent des accidents potentiels, notamment dans les systèmes électriques et industriels. La thermographie rend la maintenance préventive plus précise, plus efficace et plus économique.

industriels. La thermographie rend la maintenance préventive plus précise, plus efficace et plus économique.

Inspection non invasive

Contrairement à d’autres méthodes de diagnostic, la thermographie n’exige pas de contact direct avec l’objet inspecté. Cela permet de travailler en toute sécurité, même sur des installations sous tension ou dans des environnements difficiles d’accès.

Précision et rapidité

Les caméras infrarouges fournissent des résultats en temps réel, permettant d’identifier immédiatement les problèmes. La précision des mesures thermiques garantit des diagnostics fiables.

Réduction des coûts

En détectant les anomalies avant qu’elles ne causent des dégâts majeurs, la thermographie contribue à réduire les coûts de maintenance et d’intervention.

Optimisation des performances énergétiques

Dans le bâtiment ou l’industrie, l’utilisation de la thermographie permet d’améliorer l’efficacité énergétique en corrigeant les pertes thermiques ou les problèmes de surchauffe.





Les équipements nécessaires pour pratiquer la thermographie infrarouge

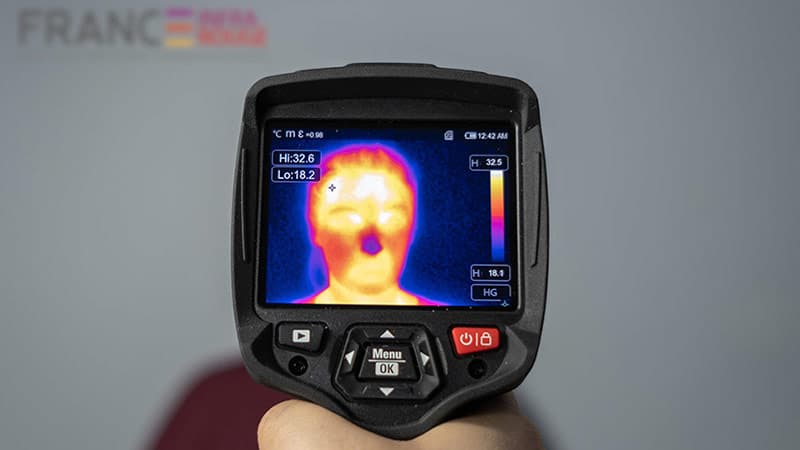

Les caméras thermiques, lesquelles sont recommandées ?

Le choix d’une caméra thermique dépend du type d’inspection. Les caméras portables sont idéales pour les diagnostics sur site, tandis que les modèles à haute résolution sont recommandés pour des analyses précises dans l’industrie. Pour les grandes structures ou les zones difficiles d’accès, celles montées sur drones offrent une vue d’ensemble efficace. Les modèles compacts ou pour smartphones, bien qu’ayant une portée limitée, sont pratiques pour des diagnostics rapides. Enfin, les caméras spécialisées répondent à des besoins spécifiques comme la détection de gaz ou l’analyse médicale.



Voici quelques critères à considérer :

• Résolution thermique : Une résolution élevée est essentielle pour détecter les petites variations de température.
• Plage de température : Vérifiez que la caméra couvre les températures nécessaires à votre application.
• Portabilité : Pour des inspections sur site, privilégiez une caméra légère et facile à transporter.

Chez France Infra Rouge, nous proposons une large gamme de produits adaptés à toutes les applications. Qu’il s’agisse de modèles portables, fixes, connectés à un smartphone, nous offrons des solutions pour répondre aux exigences de tous les professionnels, dans tous les secteurs.

Logiciels d’analyse thermique

Les logiciels permettent de traiter les données capturées par la caméra, de générer des rapports détaillés et de faciliter l’interprétation des résultats.



Chez France Infra Rouge, nous proposons une gamme complète de logiciels adaptés à toutes les applications. Ces solutions permettent une analyse approfondie des images, avec des fonctionnalités comme la comparaison de données, la personnalisation des rapports ou encore l’exportation des résultats dans des formats compatibles. Que vous soyez dans le secteur du bâtiment, de l’industrie ou de la maintenance, nos logiciels s’adaptent à vos besoins pour optimiser vos diagnostics et vos interventions.

Accessoires complémentaires

• Trépieds pour stabiliser la caméra lors des inspections prolongées.
• Batteries supplémentaires pour les longues sessions.



Réglementations et normes autour de la thermographie infrarouge

Pour garantir des diagnostics fiables et respecter les standards de qualité, la thermographie est encadrée par diverses réglementations et normes. Ces dernières varient en fonction du secteur d’application et du pays.

• ISO 18434-1 : Norme internationale relative à l’utilisation de la thermographie pour la maintenance conditionnelle.
• NF EN 13187 : En France, cette norme concerne les diagnostics thermiques des bâtiments.
• Formation et certification : Pour opérer légalement dans certains secteurs, il est obligatoire d’être certifié en thermographie.



Formations en thermographie : Laquelle choisir ? Pourquoi et comment se former ?

Apprendre à utiliser la thermographie infrarouge efficacement nécessite une formation spécialisée. Ces formations couvrent :

• Les bases de l’analyse thermique.
• L’utilisation des caméras infrarouges.
• Les techniques d’inspection dans des contextes spécifiques (bâtiments, installations électriques, etc.).



Les niveaux de certification

• Niveau 1 : Formation de base pour comprendre les principes fondamentaux et utiliser une caméra thermique.
• Niveau 2 : Formation avancée pour analyser les images thermiques et réaliser des inspections complexes.
• Niveau 3 : Certification pour les experts chargés de superviser les projets de thermographie.

France Infra Rouge propose des formations certifiantes en thermographie, adaptées aux besoins des professionnels souhaitant maîtriser l’utilisation des caméras thermiques et l’interprétation des images. Ces formations couvrent les bases de la thermographie (niveau 1) jusqu’aux techniques avancées pour des analyses complexes (niveau 2). Elles incluent des aspects pratiques et théoriques, en conformité avec les normes internationales. Idéal pour les secteurs du bâtiment, de l’industrie ou de la maintenance, ces formations permettent d’acquérir les compétences nécessaires pour réaliser des diagnostics fiables et précis.

La thermographie infrarouge s’impose comme un outil de diagnostic, de prévention et d’optimisation incontournable. Que vous soyez un professionnel du bâtiment, un industriel ou un technicien en maintenance électrique, cette technologie offre des avantages significatifs en termes de précision, de rapidité et de sécurité.
