Signaux vibratoires : comprendre, analyser et exploiter le langage des machines industrielles

Dans l’industrie, une machine ne tombe jamais en panne sans avertissement. Bien avant une défaillance mécanique, elle émet des signaux vibratoires caractéristiques, révélateurs de son état de fonctionnement réel. Ces signaux, invisibles à l’œil nu, constituent une source d’information stratégique pour les industriels engagés dans une démarche de fiabilité, de disponibilité et de maintenance prédictive.

L’analyse vibratoire repose précisément sur l’exploitation de ces signaux. Elle permet de transformer un phénomène physique complexe, la vibration, en diagnostic mécanique objectif et exploitable.

Un signal vibratoire est la réponse dynamique mesurable d’un système mécanique soumis à des efforts internes et externes. Dans une machine tournante (moteur, pompe, ventilateur, compresseur, réducteur…), ces efforts proviennent notamment de :

• La rotation des arbres
• Les contacts mécaniques (roulements, engrenages),
• Les déséquilibres de masse
• Les défauts d’alignement
• Les jeux mécaniques
• L’usure progressive des composants.

Ces phénomènes génèrent des déplacements, des vitesses et des accélérations. En pratique industrielle, la mesure des vibrations est majoritairement réalisée en accélération, via des accéléromètres, car ce paramètre permet d’exploiter une large bande fréquentielle et de détecter des défauts très précoces.

Le passage du signal temporel au domaine fréquentiel, généralement par FFT (Fast Fourier Transform), est le fondement de l’analyse vibratoire industrielle. Il permet de décomposer la vibration globale en composantes élémentaires, chacune associée à un phénomène mécanique précis.

Fréquences caractéristiques courantes

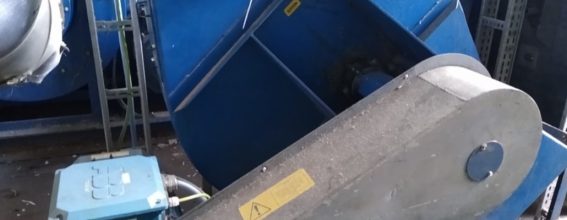

• 1× vitesse de rotation : déséquilibre (balourd). Attention : un pic à 1× ne signifie pas systématiquement un déséquilibre ; il peut également s’agir d’une mauvaise fixation (lâcheté mécanique) ou d’un défaut de rigidité structurelle.
• Harmoniques (2×, 3×…) : désalignement, efforts non linéaires.
• Fréquences de roulements (BPFO, BPFI, BSF, FTF) : défauts localisés.
• Fréquences d’engrenages : usure, défaut de denture, excentricité.
• Bandes latérales : modulation liée à des défauts mécaniques ou électriques.

Chaque machine possède une signature vibratoire propre. Toute évolution anormale de cette signature constitue un indicateur fiable de dégradation.

Les défauts mécaniques naissants, notamment sur les roulements, génèrent des impacts de très courte durée, riches en hautes fréquences. Ces phénomènes sont souvent masqués dans une analyse vibratoire classique.

L’analyse par enveloppe consiste à :

1. Filtrer une bande haute fréquence ciblée,
2. Détecter l’enveloppe du signal,
3. Analyser le spectre de cette enveloppe.

Cette approche, complétée par la technologie de l’impulsion de choc (Shock Pulse Method), se concentre spécifiquement sur ces impacts en hautes fréquences. Elle permet de détecter les défauts de façon extrêmement précoce, tels que :

• Piqûres sur pistes,
• Défauts d’éléments roulants,
• Dégradations de cage.

L’utilisation de l’impulsion de choc est essentielle pour anticiper les défaillances avant toute dégradation secondaire des équipements.

La valeur d’un signal vibratoire dépend directement de la chaîne de mesure. En environnement industriel, plusieurs paramètres sont critiques :

• Montage du capteur (vis, aimant, collage),
• Position et orientation de la mesure (axiale, radiale, verticale),
• Rigidité du support,
• Bande passante adaptée aux défauts recherchés.

Une mesure mal réalisée peut produire un signal exploitable en apparence, mais erroné dans son interprétation. La rigueur métrologique est donc indispensable.

L’analyse vibratoire ne se limite jamais à un relevé ponctuel. Son efficacité repose sur le suivi dans le temps de plusieurs indicateurs :

• Niveau global RMS,
• Amplitudes de raies spécifiques
• Indicateurs haute fréquence,
• Evolutions spectrales.

Une machine peut rester sous les seuils normatifs tout en présentant une dérive rapide, signe d’un défaut critique en développement. La tendance est souvent plus révélatrice que la valeur instantanée.

Les normes vibratoires permettent de structurer l’interprétation et d’objectiver les décisions de maintenance. Elles fournissent :

• Des classes de sévérité,
• Des seuils d’alarme,
• Un langage commun entre acteurs industriels.

Cependant, une approche experte ne se limite jamais à une comparaison normative. Les seuils doivent être interprétés en tenant compte :

• De la cinématique machine
• Du contexte process
• De l’historique d’exploitation

L’exploitation des signaux vibratoires permet de :

• Anticiper les défaillances mécaniques
• Réduire les arrêts non planifiés
• Planifier les interventions au juste besoin
• Optimiser la durée de vie des équipements
• Sécuriser la production

Elle constitue un pilier central de la maintenance conditionnelle et prédictive, en transformant la vibration en véritable outil d’aide à la décision.

Pour que ces signaux vibratoires deviennent exploitables, leur mesure doit être réalisée avec des capteurs de vibration et des appareils spécifiquement conçus pour l’analyse vibratoire industrielle.

L’exploitation des signaux vibratoires repose avant tout sur la qualité de la mesure. Un vibromètre ou un appareil de mesure vibratoire ne se limite pas à afficher un niveau global : il conditionne l’accès aux fréquences utiles, aux signaux impulsionnels et aux indicateurs avancés nécessaires au diagnostic.

Le choix du capteur de vibration (type d’accéléromètre, bande passante, sensibilité), son mode de fixation et la capacité de l’instrument à traiter le signal (FFT, enveloppe, tendances) influencent directement la fiabilité de l’analyse vibratoire. Sans une instrumentation adaptée, les signaux mesurés peuvent masquer les défauts naissants ou conduire à des interprétations erronées.

Pour les industriels engagés dans une démarche de maintenance conditionnelle ou prédictive, les vibromètres et analyseurs vibratoires constituent ainsi le maillon critique entre le phénomène mécanique réel et la décision de maintenance.

Les signaux vibratoires ne sont pas de simples données techniques. Ils forment un langage mécanique précis, cohérent et reproductible. L’analyse vibratoire permet de traduire ce langage en diagnostics fiables, indispensables à la performance industrielle moderne.

Pour les industriels, maîtriser les signaux vibratoires, c’est passer d’une maintenance subie à une maintenance pilotée, fondée sur l’état réel des machines et orientée vers la disponibilité, la sécurité et la performance.

Cet article a été rédigé par la société France Infra Rouge, qui accompagne les industriels à la fois par des services d’analyse vibratoire et par la fourniture de solutions de mesure adaptées, incluant vibromètres et capteurs de vibration destinés aux environnements industriels.
