Dans le secteur industriel et agroalimentaire, la sécurité des installations électriques conditionne l’ensemble de la chaîne de production. Pourtant, des connexions desserrées, des surcharges ou le vieillissement prématuré des composants génèrent de la chaleur de manière invisible, augmentant le risque d’arrêt non planifié ou d’incendie dévastateur. Alors que les contrôles réglementaires annuels ne fournissent qu’une vision ponctuelle, la surveillance thermographique continue s’impose comme le levier ultime de la maintenance prédictive. Découvrez comment les solutions de thermographie fixe FLIR permettent de détecter les anomalies thermiques en temps réel, 24h/24 et 7j/7, pour garantir la continuité opérationnelle et la sécurité de vos locaux techniques.
1. Le risque électrique en milieu industriel : une menace silencieuse mais critique
Dans l’industrie contemporaine, et tout particulièrement au sein des usines de transformation agroalimentaire (Food & Beverage), les locaux et armoires électriques constituent le cœur névralgique de toute l’activité. De la transformation de la matière première jusqu’aux chaînes d’emballage, en passant par le stockage sous température contrôlée et les systèmes de réfrigération commerciale, chaque étape dépend de la stabilité absolue de l’alimentation électrique.
Pourtant, la dégradation des composants électriques survient de façon extrêmement insidieuse. Des connexions desserrées, des défaillances de serrage sur les disjoncteurs, la détérioration progressive des jeux de barres ou des surcharges isolées provoquent une élévation de température locale bien avant qu’une anomalie franche ne déclenche les protections automatiques ou ne provoque une panne générale.
- +10 à 30 °C : Une simple hausse de température de 10 à 30 °C au-dessus des seuils nominaux suffit à provoquer une défaillance électrique critique ou un incendie.
- 1 inspection par an : Les normes actuelles (comme la NFPA 70B) n’exigent qu’une inspection annuelle sous tension, laissant les installations sans contrôle 364 jours par an.
- Surveillance 24h/24 et 7j/7 : La surveillance thermique en temps réel avec caméras fixes garantit une visibilité continue face aux variations de charge opérationnelle.
2. Les limites de l’inspection thermographique ponctuelle classique
Pendant longtemps, la prévention des risques électriques s’est appuyée exclusivement sur des contrôles visuels et thermographiques d’inspection annuelle. Bien que ces contrôles restent indispensables d’un point de vue réglementaire, ils comportent des failles structurelles majeures :
- L’aveuglement face aux variations de charge : Dans une usine agroalimentaire, la demande électrique fluctue considérablement selon les cycles de production, les phases d’ébullition, les démarrages de compresseurs de froid ou les opérations de nettoyage à haute pression (washdown). Un contrôle thermographique réalisé lors d’une période de faible activité manquera systématiquement les surchauffes critiques qui ne se manifestent qu’en pleine charge.
- La vulnérabilité des locaux isolés ou peu fréquentés : De nombreux locaux techniques électriques restent inoccupés durant de longues périodes. Des anomalies thermiques peuvent s’y développer rapidement la nuit ou durant le week-end sans qu’aucun technicien ne soit présent pour les constater.
- Les risques pour la sécurité du personnel : L’ouverture manuelle des armoires et tableaux de distribution sous tension pour le passage d’une caméra thermique portable expose les techniciens à des risques sévères d’arc électrique (arc flash).
3. La révolution FLIR : Caméras thermiques fixes et surveillance en temps réel

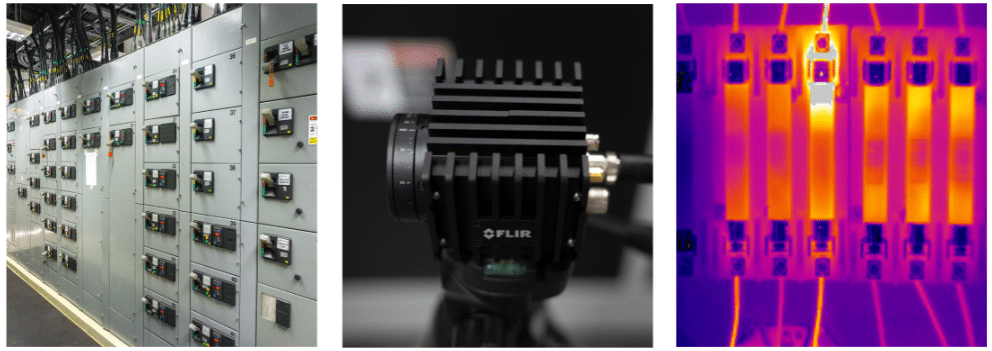

Pour dépasser les limites des contrôles ponctuels et passer d’une logique réactive à une maintenance prédictive autonome, l’installation de caméras thermiques fixes intelligentes s’impose comme la solution de référence. Les modèles FLIR A50, A70 et A6450 offrent une couverture thermique permanente sans aucun contact direct avec les équipements sous tension.
En intégrant ces capteurs au sein de vos armoires électriques et locaux techniques, vous bénéficiez de fonctionnalités avancées conçues pour la sécurité industrielle :
Détection précoce des anomalies et alarme automatisée
Les caméras surveillent en continu des zones cibles précises (disjoncteurs, départs moteurs, câblages critiques, jeux de barres). Dès qu’un composant dépasse un seuil de température prédéfini ou présente un comportement thermique anormal par rapport au reste de l’armoire, une alerte est immédiatement transmise aux équipes de maintenance.
Flux d’images en direct et comparaison côte à côte
Grâce à la transmission vidéo thermique en temps réel, les ingénieurs peuvent basculer entre l’image visible et l’image infrarouge. Cela permet de comparer instantanément l’état normal et l’état de surchauffe d’une connexion, facilitant un diagnostic précis à distance sans avoir à ouvrir l’armoire électrique.
4. Comparatif : Inspection ponctuelle vs Surveillance thermique continue FLIR
| Critère | Inspection Annuelle Traditionnelle | Surveillance Continue FLIR (24/7) |
|---|---|---|
| Fréquence de contrôle | 1 fois par an (exigences NFPA 70B) | En continu (365 jours / an, 24h/24) |
| Prise en compte des pics de charge | Non (dépend du moment de l’inspection) | Oui (capture toutes les variations en temps réel) |
| Sécurité des techniciens | Ouverture des armoires sous tension requise | Inspection à distance sans contact direct |
| Stratégie de maintenance | Réactive / Corrective après sinistre | Prédictive (interventions planifiées) |
| Risque d’arrêt de production | Élevé entre deux fenêtres de contrôle | Quasiment éliminé par détection précoce |
5. Mise en œuvre et accompagnement par France Infra Rouge
En tant que spécialiste leader de la mesure infrarouge et distributeur partenaire des technologies FLIR, France Infra Rouge accompagne les industriels dans la sécurisation de leurs installations électriques. De la sélection des caméras thermiques fixes (FLIR A50, A70, A6450) à leur intégration sur votre réseau de supervision automatisé (SCADA / GTB), nos experts vous aident à déployer une architecture de surveillance sur-mesure.
