Capteurs à impulsions de choc – 40000

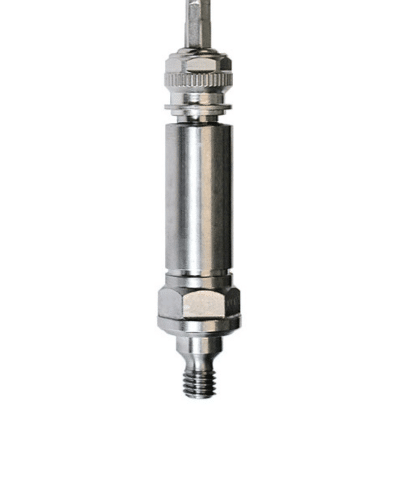

Capteur à Impulsions de Choc – Série 40 000

Le capteur à impulsions de choc de la série 40 000 est conçu pour la surveillance permanente de l’état
des roulements dans les installations industrielles. Installé dans un logement fraisé sur le palier, il
convertit les impulsions de choc émises par les roulements en un signal électrique précis, exploitable pour
la maintenance prédictive et l’analyse vibratoire. Grâce à sa conception robuste en acier inoxydable résistant
aux acides, il offre une fiabilité durable même dans les environnements agressifs.

Fonctionnement et performances

Le capteur de la série 40 000 est utilisé dans les installations SPM® permanentes pour le suivi des
roulements. Il transmet son signal via un câble coaxial connecté directement à une unité de mesure.
La longueur maximale recommandée est de 4 m, extensible jusqu’à 100 m
lorsqu’il est associé à un TMU externe.

Points forts du capteur à impulsions de choc 40 000

• Surveillance permanente des roulements par impulsions de choc (SPM®).
• Montage direct dans un logement fraisé standard sur le palier.
• Construction robuste en acier inoxydable résistant aux acides.
• Filetage standard M8 (option UNC 5/16″).
• Disponible en version standard ou longue pour atteindre les paliers sous carters de protection.
• Connexion via connecteur TNC (droit ou coudé).
• Compatibilité complète avec les systèmes SPM Instrument : Condmaster®, Leonova®, Intellinova®.
• Possibilité de protection des câbles via connecteurs TNC étanches.

Caractéristiques techniques

• Technologie : transducteur d’impulsions de choc SPM®.
• Montage : logement fraisé standard sur le palier.
• Filetage : M8 x 1.25 ou UNC 5/16″.
• Longueur standard : 61.5 mm.
• Version longue : 115.5 mm (pour accès sous carters).
• Câble : coaxial, longueur maximale 4 m (100 m avec TMU externe).
• Connexion : TNC (standard) ou TNC coudé.
• Matériau du boîtier : acier inoxydable résistant aux acides.
• Environnement : usage industriel intensif, milieux agressifs.

Part numbers disponibles

• 40 000 : transducteur standard, M8 x 1.25
• 40 100 : transducteur standard, UNC 5/16-18
• 40 001 : transducteur long, M8 x 1.25
• 40 101 : transducteur long, UNC 5/16-18

Compatibilité & installation

• Installation simple dans un logement fraisé standard sur les paliers.
• Câble coaxial raccordé via connecteur TNC (protection étanche recommandée).
• Compatible avec : Condmaster® Ruby / NET, Leonova® Diamond & Emerald, Intellinova® Standard & Compact.
• Câbles disponibles en version composite ou inox selon l’environnement.
• Accessoires : conduits inox, boîtiers de service étanches, colliers de fixation.

Applications industrielles

• Surveillance des roulements sur moteurs, réducteurs, pompes, ventilateurs, convoyeurs, compresseurs.
• Détection des défauts mécaniques : lubrification insuffisante, détérioration des roulements, impacts anormaux.
• Suivi continu pour maintenance prédictive dans les zones industrielles agressives.

Tarification

Sur devis — indiquez la série souhaitée (40 000, 40 100, 40 001 ou 40 101),
le type de filetage, la longueur et la quantité souhaitée pour une offre personnalisée.
