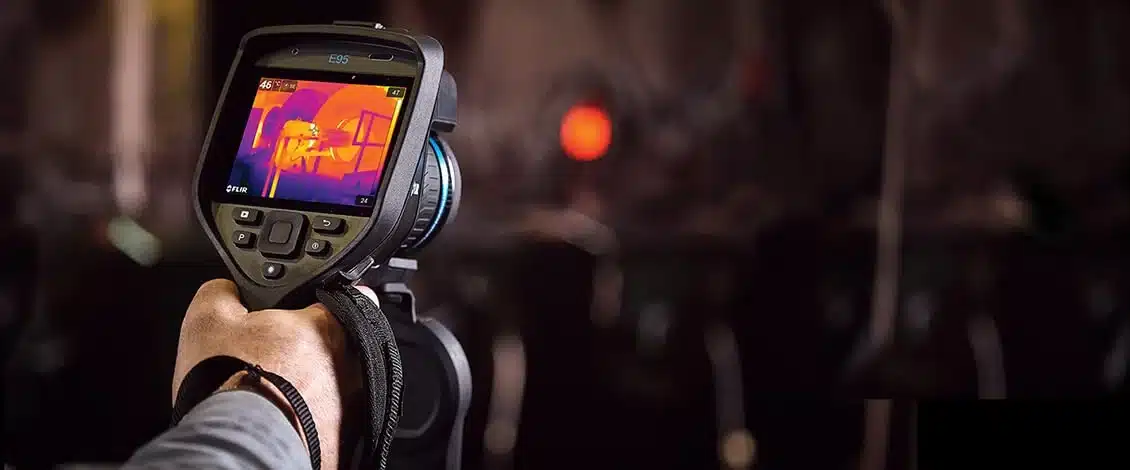

Pourquoi utiliser une caméra thermique ?

La caméra thermique est dotée d’une technologie de pointe qui permet de détecter toute source de chaleur invisible à nos yeux pour la rendre visible. L’imagerie thermique consiste à transformer des mesures du rayonnement infrarouge en image radiométrique, qui permet la lecture des valeurs de températures. La caméra fournit donc des informations précieuses impossibles à obtenir avec d’autres outils comme les thermomètres infrarouges qui ne pourront effectuer qu’un relevé ponctuel de température.

Ses applications sont donc très nombreuses autant dans l’industrie que dans le bâtiment. Leur grande sensibilité mettra en évidence les plus petits défauts, et leur simplicité d’utilisation les rendent accessibles à tous après une formation et un logiciel permettant d’analyser au mieux les images.

Les applications pratiques de la caméra thermique

Inspection des bâtiments : détection des pertes de chaleur, des infiltrations d’eau…

Le secteur du bâtiment représente 40% de la consommation d’énergie. La caméra thermique pour bâtiment est le moyen le plus facile et le plus rapide pour détecter les déperditions d’énergie. Depuis quelques années les balades thermographiques se sont démocratisées afin d’aider les professionnels et les particuliers à observer les défauts d’isolation des maisons ou immeubles. Elles aident maintenant à la définition du DPE ou bilan énergétique, et permettent de juger de bon nombre d’anomalies à la construction comme les ponts thermiques, les défauts de ventilation ou de chauffage, chaudière, les défauts d’étanchéité les fuites ou l’humidité… Le gain de temps pour les professionnels du bâtiment est très important, et les rapports générés pourront accompagner les audits faits aux clients. Cela permet aussi d’entreprendre rapidement des actions correctrices et d’économiser de l’énergie.

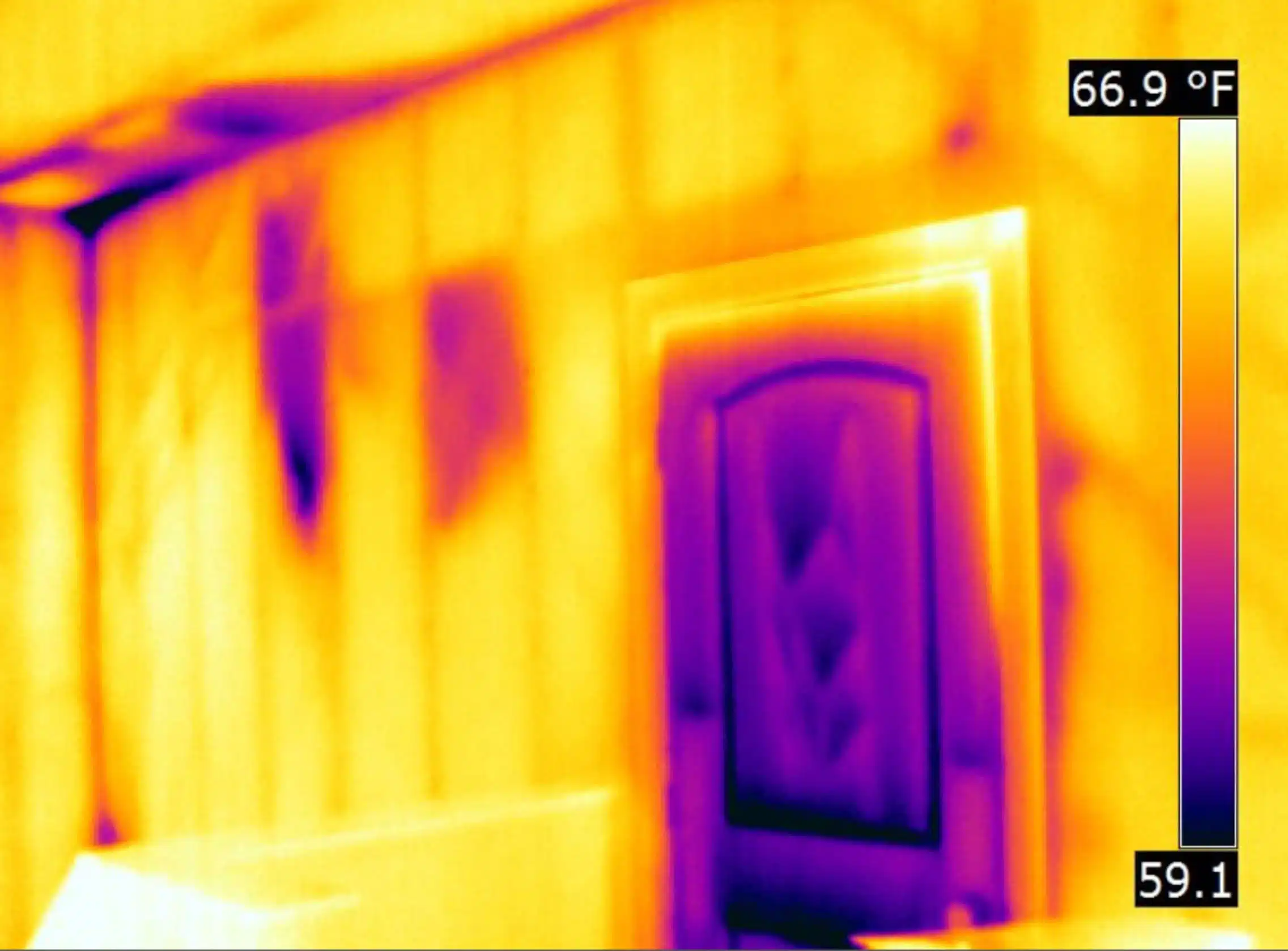

Isolation

L’image infrarouge montre la qualité ou le défaut d’isolation d’une maison ou d’un bâtiment. Elle met en évidence l’absence d’isolation invisible à l’œil nu.

Détection d’humidité : fuites d’eau

En un coup d’œil vous pourrez visualiser la fuite d’eau parfois invisible à l’œil nu, et intervenir de façon rapide et ciblée au bon endroit. Même à distance comme sur un toit, ou sur un plafond la caméra vous permettra de mettre en évidence la source du problème. Le contrôle non destructif et non invasif permet de limiter les désagréments pour les occupants.

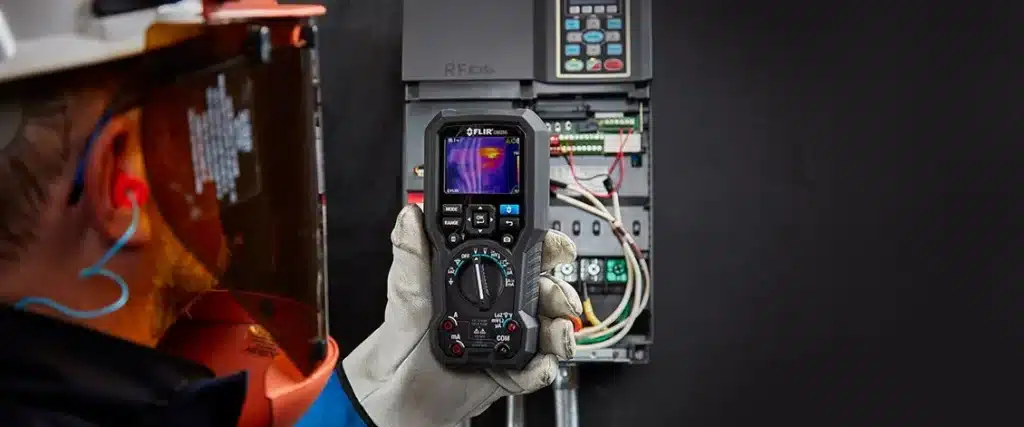

Problèmes électriques

L’observation des tableaux électriques est une des applications les plus courante réalisée avec une caméra thermique. La visualisation instantanée des échauffements permet une intervention rapide, et évite de nombreux incendies.

Les infiltrations d’eau et les moisissures

Observation de moisissures invisibles liées à des infiltrations d’eaux mêmes anciennes.

Détection des fuites d’air

Un simple coup d’œil au niveau du contour des fenêtres, ou à la base des cloisons et vous observerez les fuites d’air qui rendent si inconfortable votre quotidien !

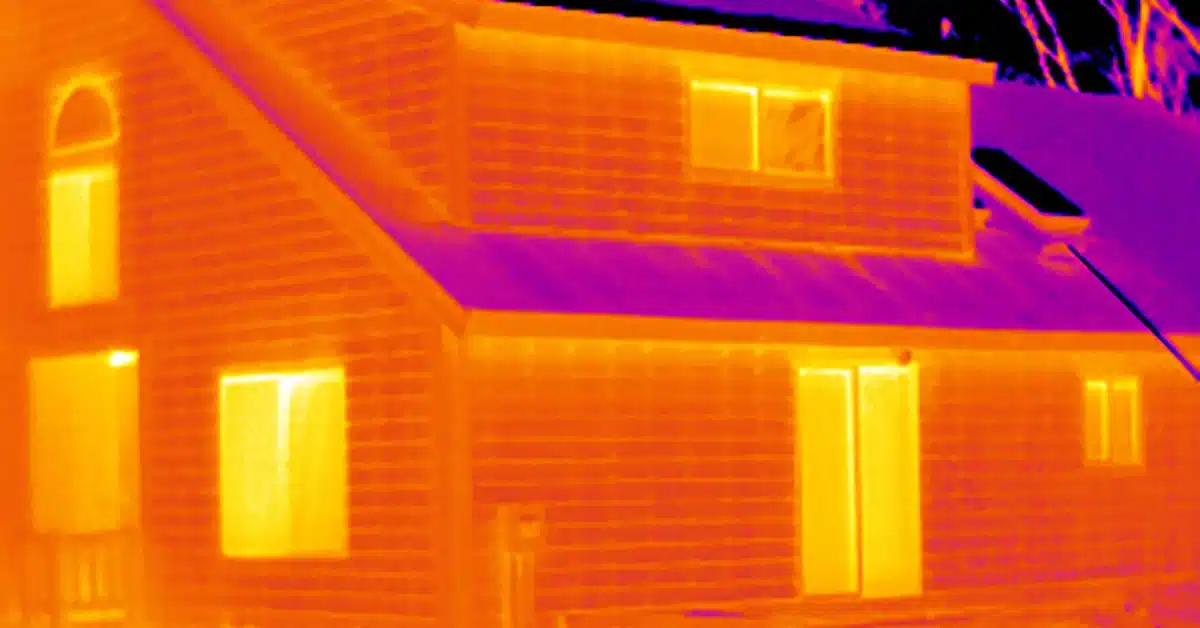

Ponts thermiques

La caméra détecte de l’extérieur instantanément les ponts thermiques entre les étages d’un immeuble.

Localiser les défauts de chauffage, climatisation ou ventilation

L’observation des planchers chauffants, des bouches de ventilations met en évidence les anomalies pour une intervention plus rapide, plus ciblée et donc moins couteuse.

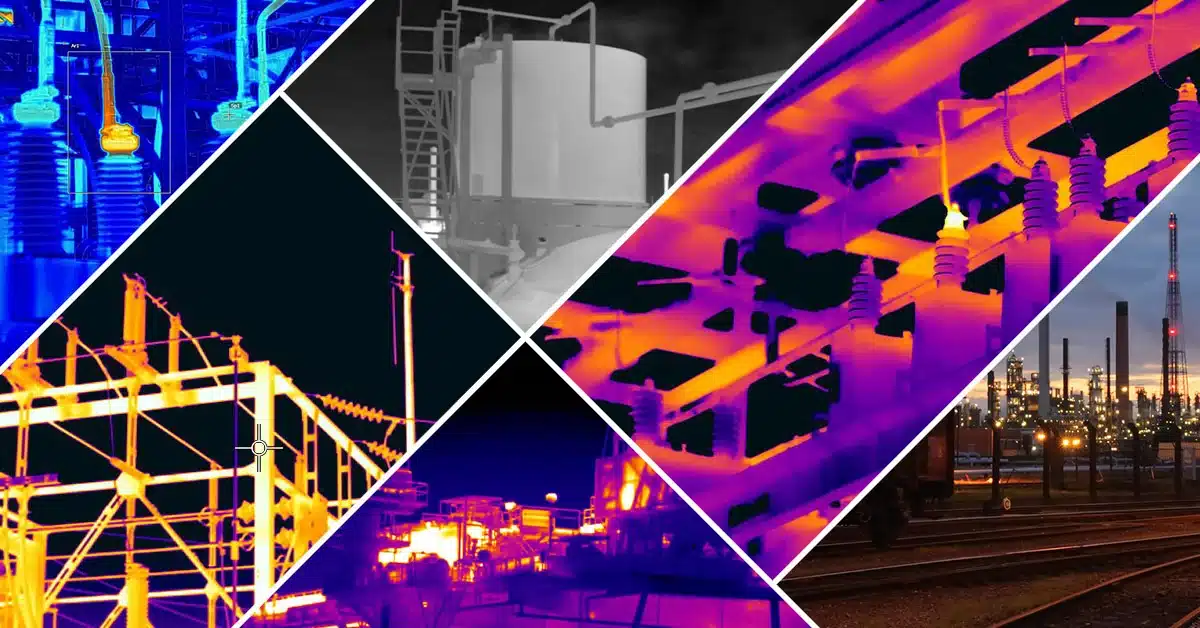

Industrie : contrôle de la production, maintenance prédictive, etc.

Les caméras thermiques pour les applications industrielles sont des outils puissants et non invasifs pour surveiller et diagnostiquer l’état des installations et des composants électriques et mécaniques. Elles permettent d’optimiser le bon fonctionnement des machines et éviter les pannes et les arrêts de production.

Les applications industrielles sont nombreuses c’est pourquoi s’équiper d’une caméra thermique polyvalente permettra de mutualiser les applications.

La maintenance industrielle

C’est en général pour la maintenance que les caméras sont utilisées : surveillance de l’état des machines (usure et échauffements). La maintenance prédictive permet la réalisation d’importantes économies. Une caméra thermique pour la maintenance industrielle peut aussi être utilisée en production en contrôle qualité pour la surveillance des températures, ou en recherche et développement pour observer des variations thermiques.

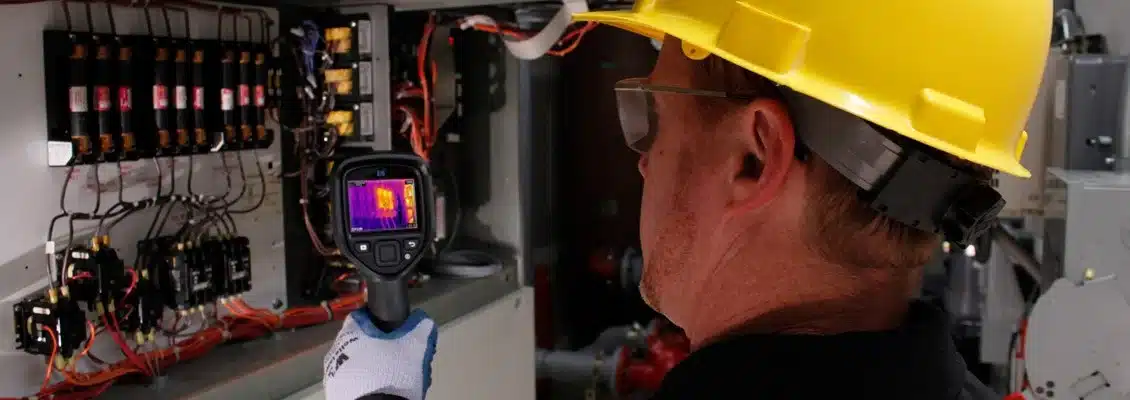

Surveillance électrique

Mais l’application la plus fréquente dans le milieu industriel est la surveillance électrique (tableaux et armoires électriques, basse ou haute tension..). En effet elle est fondamentale pour éviter les incendies. Au niveau règlementaire un contrôle annuel Q19 est obligatoire, et doit être réalisée par des thermographes habilités avec du matériel certifié lui aussi par le CNPP.

Les installations mécaniques

Observation des moteurs, des machines, des tapis roulants … la caméra thermique pourra prévoir grâce à la détection des échauffements les défaillances avant la panne. Les actions correctives pourront être rapidement effectuées, pour maintenir la production.

Le contrôle qualité ou Automation

Il est parfois nécessaire de surveiller en continue la température à la fabrication de pièces ou d’aliments. Une caméra thermique fixe permet de monitorer les températures tout au long du process, d’alerter grâce à une alarme en cas d’anomalie. Les rapports pourront donc alimenter vos suivis qualité.

Détection et prévention des incendies

Un petit incident électrique peut avoir de grandes conséquences dramatiques pour les entreprises et leurs collaborateurs.

Par essence, la caméra thermique incendie est l’outil le plus précoce de détection des départs de feu, car elle permet de détecter les points chauds critiques bien avant la fumée et les flammes, et permet donc d’informer et d’intervenir le plus tôt possible.

En intérieur comme en extérieur le positionnement de caméras thermiques fixes ou motorisées, reliées ou non à des canons à eau évitent chaque jour des incendies. Les logiciels puissants d’analyse inclus dans les caméras en IA, avec stockeurs type NVR sont proposés et offrent sur le même principe que  la vidéosurveillance des informations clés sur le niveau de risque d’incendies, tout en évitant les fausses alarmes.

La caméra thermique possède un capteur permettant de bénéficier d’un report d’image sur un écran ou un téléphone, ce qui permet une information visuelle instantanée de l’alarme et une visualisation de l’anomalie.

Surveillance des entreprises de traitement de déchets

A très haut risque d’incendie, ces entreprises subissent chaque jour des départs de feu (piles au lithium…). Un système complet de détection par des caméras thermiques et d’analyse sur toutes les zones à risque doit permettre d’alerter au plus vite les responsables de sites afin de réaliser les levées de doute et prévenir les SSI.

Installations réfractaires et pétrochimiques

Dans certains secteurs la production dépend de chaudières ou de fours. Leur revêtement dit « réfractaire » qui peut se désintégrer et devenir moins performant .La caméra thermique va localiser facilement et instantanément en visualisant les pertes de chaleur les réfractaires endommagés, même au travers des flammes pour inspecter le foyer.

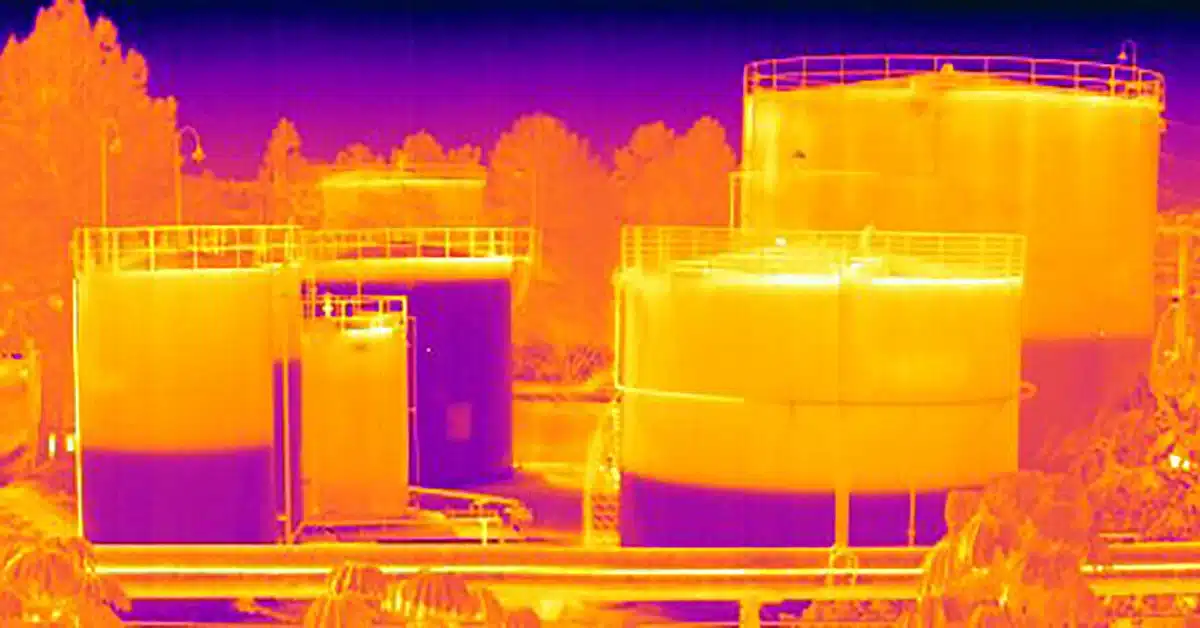

Stockage de carburant

A haut risque d’explosion les industries pétrochimiques sont sujettes aussi à des incendies. Des caméras thermiques spécifiques appelées GF (Gas Finder) pourront détecter les gaz, et les fuites et ainsi prévenir de graves conséquences. Des caméras spécifiquement ATEX pourront convenir aux inspections dans les lieux à haut risque d’explosion.

Médecine : diagnostic médical, recherche de personnes disparues, etc.

La thermographie joue un rôle dans la médecine, humaine ou animale, en permettant la détection de mesure corporelle prédictive d’infections ou d’inflammation. Elle apporte des éléments de températures sur une zone étendue du corps contrairement au thermomètre infrarouge. Non invasives et totalement inoffensives, les caméras thermiques médicales apporteront de précieuses données en temps réel.

Les avantages de l’utilisation d’une caméra thermique

Les caméras thermiques réunissent beaucoup d’avantage en pratique pour les professionnels de la maintenance ou du bâtiment :

• Précision des images infrarouge :
  • Radiométrique, datée
  • Analyse qualitative et quantitative des objets
  • Reconnue comme technique d’expertise
• Rapidité d’obtention des images en temps réel
  • Analyse rapide des anomalies
  • Réalisation simple de rapports grâce aux logiciels disponibles
• Pratique : Compacte et Sans contact
  • Inspection dans les zones dangereuses ou inaccessibles
  • N’affecte pas la cible visée, et n’envoi pas d’ondes au thermographe
• Simplicité d’utilisation : Matrice de température
  • Comparaison instantanée des différentes zones
  • Permet une vue d’ensemble
  • Gradients thermiques faciles à analyser

Associé à un logiciel vous pourrez analyser vos images thermiques et les intégrer à un rapport à partager avec vos collègues ou vos clients.

Cet article a été rédigé par l’entreprise France Infrarouge, experte en thermographie.
